いかのひかり　　2005年　LED集魚灯＆製品開発ストーリー

2005年3/16＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　2
LED(発光ダイオード）集魚灯ミニ試作品 LED200個使用　24V仕様	砲弾型LEDを使用し初めての集魚灯を製作しました。 ケースはアルミ製

2005年3/18＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　3

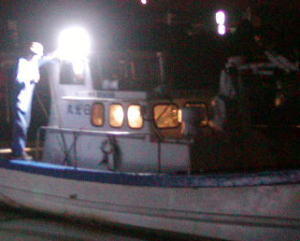

LED集魚灯点灯		数年前,反射板のテストを行っていた頃、四国　香川大学のホームページで発光ダイオード集魚灯実験船のパートナー募集の記事を見つけました。 イカ釣り電球の反射板が完成したら連絡を取る事を考えていましたが、思ったよりテストに時間が掛かり、気にはなりながらも連絡できず今日に至りました。 昨年、実験用に最新の超高輝度発光ダイオードを購入し直流の12V,24Vのサンプルを製作しました。 そして、私はその光力と消費電力に驚き、集魚灯の光源は発光ダイオード集魚灯に変わると確信しました。
その理由
1	最大の理由は交流発電機を必要としない	直流電源（バッテリー）で点灯できる。
2	軽油を大幅に節約できる	操業時に交流発電機を使わなければ、エンジンを高回転で回す必要が無く、燃料の消費が大きく削減出来、エンジンにも負荷がかからない。
3	メタハラ放電灯が必要ない	重たい安定器がいらないので特に小型船などは走行燃費が良くなります。 またメタハラ球の寿命交換の大きな出費もありません。 発光ダイオードの寿命は数万時間と言われています。 メタハラ球の中には水銀が使用されていますが、発光ダイオードは水銀は使われて無く、樹脂で出来ていますので環境に優しい。 流す電流も少なくて済むので配線も細くできる。
4	調光が簡単に出来る	メタハラ放電灯が苦手な調光が出来るので船上、水中などの漁法に応用が広がると思われます。

2005年6/12＜発光ダイオード集魚灯＞		先日、朝日新聞朝刊でLED集魚灯の記事が出ていました。こちらもご覧ください。
イカ釣り漁船用LED集魚灯　5
3月以降にオリジナルの小型船用LED集魚灯、LED室内灯（小）、LED室内灯、LED水中灯を製作いたしました。 イカ釣り漁船用試作品は只今開発中です。
イカ釣り漁船用LED集魚灯試作品 業務用LED集魚灯は後で説明いたしますが、光力を得るため、最新の超高輝度LEDであるハイパワーLEDを使用することにしました。 このハイパワーLEDは、今までの５ｍｍ超高輝度LEDより数倍の光力が有りますが、同時に熱も出ますので現在試作品をテスト中です。 また現在イカ釣り操業実験を行っています農林水産省所管の社団法人マリノフォーラム２１の実験船（イカ釣り漁船）船主様から直接操業水揚げデーターをいただきました。 このデータは先月（5月）兵庫県沖もので今後のイカ釣り漁船用試作品作りに大いに役に立ちそうです。 　下記マリノフォーラム２１をご覧ください。 　http://www.jfa.maff.go.jp/gyosen/five/siryou5-1.pdf （PDFファイルですのでアクロバットリーダーが必要です。）

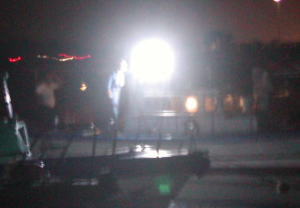

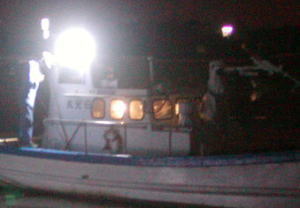

小型船用LED集魚灯 先月よりテストしていますので近く紹介いたします。　もう交流発電機は使いません。
L E D 室 内 灯 小	A 超高輝度5mmLED使用	ボート用に12V−10W用室内灯をLED化しました。 発熱が殆ど無く電気を食いません。しかも明るい。 　　Aデーター 　超高輝度5mmLED12個使用 　 　 　 　 　 　　電流値　14V-50ｍA (0.7W) 　　 　　　　 　　 　　 　 　　Bデーター　　法定船灯球　1個 　　　　　　　　　　電流値　14V-900ｍA (12.6W) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（実測値） 12V仕様の船舶の充電電圧は14〜15Vです。　　　 H17.6.10　結果 電流の消費が非常に少ないため小型ボートにお勧めできそうです。
	B 12V−10W電球使用
L E D 室 内 灯	ハイパワーLED1個　　　　　超高輝度5mmLED24個	小型船舶用24V-20W用室内灯をLED化しました。 こちらは光力を得るため電流制限用CRDを2個使用しています。 新型のハイパワーLEDもテストしました。 　　Aデーター 　超高輝度5mmLED24個使用 　 　 　 　 　 　　電流値　　28V-70ｍA (1.9W) 　　 　 　　 　 　 　　 　 　 　　 　　　　 　　 　　 　 　　Bデーター 　ハイパワーLED1個使用 　 　 　 　 　 　　電流値　　28V-36ｍA (1W) 　　Cデーター 　法定船灯球24V-20W　1個 　 　 　 　 　 　　電流値　　28V-890mA (25W) 　　　　　　　　　　　　　　　　　　　　　　　　　　　（実測値） 　　 　 　　 　 　 　　 　 24V仕様の船舶の充電電圧は充電器（オルタネーター）により異なりますが、およそ28Vくらいです。　　 H17.6.10　結果 A　超高輝度5mmLED24個使用は使用したLEDが 指向特性が狭いLEDを使用をした為真下方向を照らしてしまい周囲が暗い。 再度、指向特性が広いLEDで再テストの予定。 B　ハイパワーLEDは光源を直視できない為, 室内灯に目がいくと目が眩む。よって室内灯には使えない。
	超高輝度5mmLED24個
	ハイパワーLED1個
	法定船灯球24V-20W　1個
L E D 水 中 灯 １		大阪市自然史博物館様より相談いただき製作したLED水中灯です。 使用目的は水生昆虫などの採集で湖底２０ｍ位で使用します。 電源は１２Vバッテリーを使用。 最初は弊社HP関連品コーナーの白熱電球用水中灯灯具のMA-2を提案いたしましたが12V100Wの電球を使用すると、8アンペア以上電流が流れるためLED水中灯を製作することになりました。 出来上がったLED水中灯点灯時の電流の実測値は0.5Aで6Wで、青色LED仕様と白色仕様の2台を納品いたしました。 配線を変えると１/3減光することも出来ます。 電源はバッテリーを使用します。

2005年6/20＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　6
左側がハイパワーLED1個です。 右は5mm砲弾型LED24個	指向性、色温度の異なる複数のLED素子を入手しました。 また高輝度LED、ハイパワーLED、続いて先日スーパーLEDを入手いたしました。 スーパーLEDは1個で高輝度LED約140個の光を放ちます。 これも集魚灯に使えそうです。 砲弾型LEDでは世界をリードしてきた日本製LEDですがハイパワーLEDなどはどうも海外に遅れをとっているようです。 イカ釣り漁船用LED集魚灯はスーパーLEDを光源に熱対策が解決できればメタハラに変わる集魚灯ができるかもしれません。 24Vでの点灯回路も研究する必要がありますね。
1　　　2　　　　3　　　　4 砲弾型LEDの　大きさ、指向特性をご覧ください。 左から 1　5mmLED60度、 2　5mmLED15度、 3　8ｍｍLED24度、 4　10ｍｍLED9度

2005年7/14＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　7

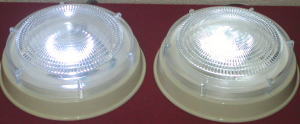

LED室内灯
	6月10日にテストした（下記6月12日更新）ものは真下を照らしてしまい周囲が暗く室内灯として使えなかったので、今回指向特性の大きなLEDでテストをしてみました。 標準電球の24V-20W球より照度は大きく蛍光灯に近い色です。 消費電力は1.9WLEDです。また集魚灯に関心いただいてますクラブ会員様にお願いして実際にサンプル5個でテストをお願いしました。 結果はまた報告いたします。 （サンプルは差し上げます。）

2005年7/23＜発光ダイオード集魚灯＞

イカ釣り漁船用LED集魚灯　9

左上ハイパワーLED １W　右上スーパーLED　左下LED372個 27W　 右下LED200個14W

2005年8/18＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　10

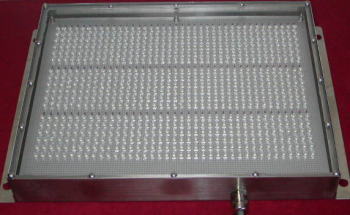

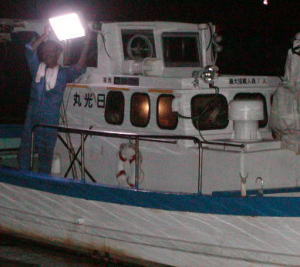

MD-1型LED集魚灯	今回H17.7月24日更新で紹介いたしました小型船用LED集魚灯１ で使用した5mmLEDより更に広指向特性のLED使用の小型船用LED集魚灯２を製作しました。 前回はLEDを３７２個仕様でしたが、今回は７０２個仕様としました。 前回使用した5mmLEDより左右に光が広がって見えます。 LEDの回路で電流を制限するため、抵抗を１００個以上使用しましたが、相当に発熱しますので、前回より電流制限ダイオードを使用しました。 サイズ的に今回の７０２個仕様ではケースの横幅が４１０ｍｍになり、小型船の集魚灯としてはこれくらいが使い易い（設置し易い）のではないかと思います。 今回この小型船用LED集魚灯２を 関連品コーナーで販売することといたしました。 交流発電機が必要ありません。DC12V用と24V用で消費電力約50Wです。　　　　　　　　　　　　　　　 MD-1型 サイズ（mm） 縦、横、高さ　　245、410、30 電源（バッテリー用） DC12V用・24V用 消費電力　 約50W（訂正）→　32W 材質 耐食アルミ製ケース（アルマイト処理） 前面パネル　 アクリル　→　耐候性ポリカーボネート（H17.9月より） 防水 完全防水

2005年9/26＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　12

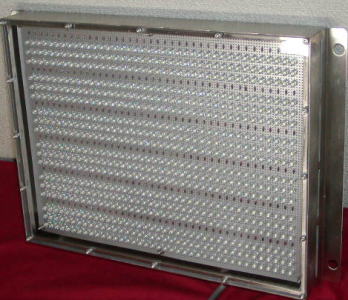

MD-2型LED集魚灯	ステンレスケース（SUS304）仕様を製作いたしました。 前面透明パネルもアクリルから耐候性ポリカーボネートへ変え強化しました。 MD-1型同様完全防水でLED数も702個と変わりません。 LEDの発光色は標準色は白色ですが、オプションで青色、赤色、黄色が選べます。 またLEDの色を混ぜ合わせることも出来ますし、多芯ケーブルを使用して発光色を変えることも出来ます。 （2005年.10月より） 関連品コーナーをご覧ください。 MD-2型 サイズ（mm） 縦、横、高さ　　257、373、45 電源（バッテリー用） DC12V用・24V用 消費電力　 約32W 材質 SUS304　オールステンレス製ケース 前面パネル　　耐候性ポリカーボネート 防水 完全防水

2005年10/23＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　15

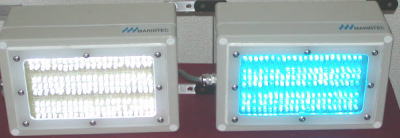

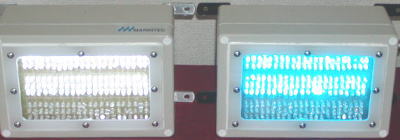

MD-2型LED集魚灯	白色、青色などLEDは通電するまでは何色に発光するか外観からは分かりません。 見た目は同じLEDですが、通電し点灯すると発光色が確認できます。
MD-2-B型(青色LED仕様）	サイズ（mm） 縦、横、高さ　　257、373、45 電源（バッテリー用） DC24V用 消費電力　 約30W 材質 SUS304　オールステンレス製ケース 前面パネル　　耐候性ポリカーボネート 防水 完全防水

2005年11/3＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　16

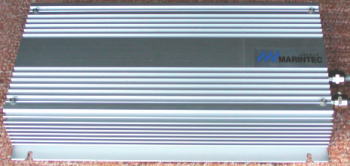

	高出力LEDの発熱（放熱）問題で頭を抱えています。 5mmLEDはあまり発熱はしませんがパワーLED、スーパーLEDなど高出力のものは、LED本体から大きな熱を発生し、今回の集魚灯のように複数のスーパーLEDを狭いスペースの中に並べると今の時期でも相当に発熱し10分もすると手で触れないような温度になります。 最初の計画では電磁ポンプを使い水冷とするの予定でしたが、中々思うように行かず現在足踏み状態です。 またパワーLEDは点灯させるために定電流電源ユニットが必要となります。 このユニットで1個から2個のパワーLEDを点灯できます。 こちらも少し発熱しますので放熱を考えなければいけません。 しかしこの定電流電源ユニットの放熱は、LED集魚灯パネルより独立させ別のアルミ製ヒートシンク付きのケースの中に入れることにより解決しました。 左の写真はスイッチング式の定電流電源ユニットと電源BOXです。

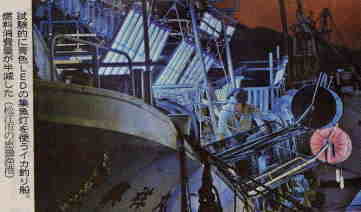

	先日お客様より10月26日付け日本経済新聞の夕刊にLED集魚灯の記事が出ていると 連絡いただき、早速この新聞を入手しました。 初めて見る形の集魚灯パネルに見えます。 （従来の試験船のパネルを縦に並べているのかも知れませんが？） LED集魚灯80枚付きの19ｔイカ釣り漁船です。近くであれば見に行くのですが、どうも島根県松江市の船のようです。 LEDは5ｍｍ砲弾型を使用しています。 また別の情報では、石川県の白山丸（調査船）と青森県の開運丸（調査試験船）が、今月10日頃から青色LED集魚灯を装備し調査操業が始まるそうです。 開運丸112パネル装着予定です。 これらの調査操業は来年度の予定でしたが、前倒しでの試験操業の決定は燃料高騰での緊迫した漁業経営を物語っています。 この操業結果を早く見たいです。

2005年11/16＜発光ダイオード集魚灯＞
イカ釣り漁船用LED集魚灯　17

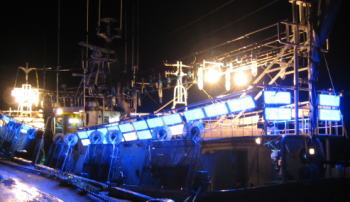

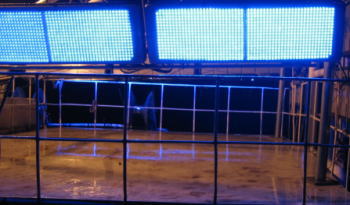

北海道、道南の方より今月装備のLED集魚灯漁船の写真が届きました。 19トンイカ釣り漁船のようですが、前回の新聞の写真で見ました島根県松江市の同じクラスのイカ釣り漁船とは異なり高出力パワーLED集魚灯を装備しています。 やはり青色のLED？とのことです。

2005年11/28＜発光ダイオード集魚灯＞

イカ釣り漁船用LED集魚灯　20

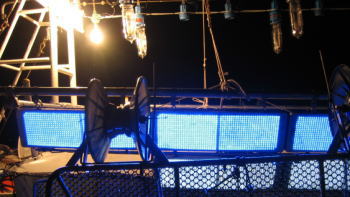

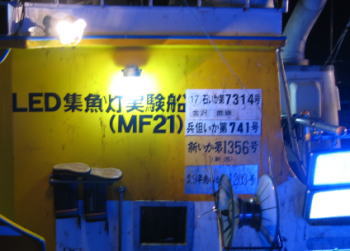

昨日、お客様の石川県金沢市在住　三輪様よりLED漁船の写真を送っていただきました。帰宅途中に異様な光に出合い偶然持ち合わせたデジカメで撮影されたそうです。 この船のLEDパネルは青色だけでは無く白色のパネルも見えます。 この海域では11月3日更新イカ釣り漁船用LED集魚灯4の記事に書きました石川県の調査船（白山丸）がスルメイカ漁の操業していますのでその船かと思いましたが、LED集魚灯実験船（MF21)とありますのでマリノフォーラム21の実験船のようです。 マリノフォーラム21は青色LEDのみで試験しているそうなので角度により白色のパネルに見えるのかも知れません。
